Altbaulager zum Klemmen – für Kugellager 40 mm

🔧 Altbaulager zum Klemmen – für Kugellager 40 mm

Dieses Altbaulager zum Klemmen ist eine bewährte Lösung zur Modernisierung älterer Rollladenanlagen. Es wird auf eine vorhandene alte Lageraufnahme bzw. ein U-Eisen im Rollladenkasten aufgesetzt und dort festgeklemmt.

Das Lager ist zur Aufnahme eines Kugellagers mit 40 mm Außendurchmesser vorgesehen. Dadurch lässt sich eine alte Lagerkonstruktion auf eine saubere und leichtgängige Kugellagerung umrüsten, ohne die vorhandene Aufnahme im Mauerwerk aufwendig entfernen zu müssen.

🏠 Ideal für ältere und gemauerte Rollladenkästen

Bei älteren Rollladenanlagen wurden häufig rechts und links im Rollladenkasten U-förmige Eisen als Lageraufnahme im Mauerwerk befestigt. Bei den früher üblichen Holzwellen liefen die seitlichen Wellenzapfen direkt in diesen Aufnahmen.

Dieses Altbaulager ermöglicht es, eine solche vorhandene Konstruktion weiterhin zu nutzen. Das Lager wird auf die vorhandene Aufnahme gesetzt und mit der rückseitigen Gegenplatte festgeklemmt. Anschließend steht eine moderne Aufnahme für ein 40-mm-Kugellager zur Verfügung.

✅ Vorteile

• Bewährte Lösung zur Modernisierung alter Rollladenanlagen
• Zum Aufklemmen auf vorhandene U-Eisen bzw. alte Lageraufnahmen
• Für Kugellager mit 40 mm Außendurchmesser
• Mit rückseitiger Gegenplatte
• Befestigung über zwei seitliche Schrauben
• Vorhandene alte Lageraufnahme kann weiterverwendet werden
• Kein aufwendiger Ausbau der im Mauerwerk vorhandenen Aufnahme erforderlich
• Besonders geeignet für ältere und gemauerte Rollladenkästen
• Stabile Metallausführung

📏 Technische Daten

• Artikelnummer: 82016500
• Produkt: Altbaulager zum Klemmen
• Geeignet für: Kugellager 40 mm

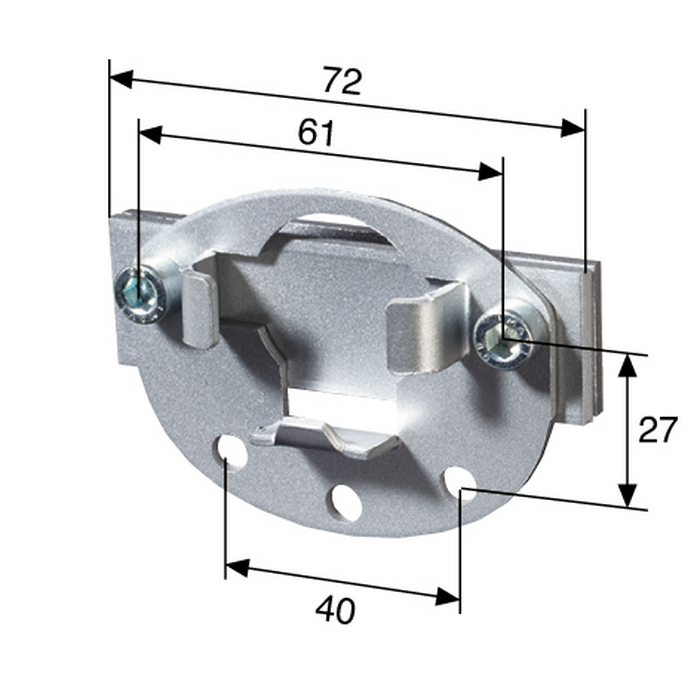

• Gesamtbreite laut Zeichnung: ca. 72 mm
• Schraubenabstand laut Zeichnung: ca. 61 mm
• Unterer Lochabstand laut Zeichnung: ca. 40 mm
• Maß laut Zeichnung: ca. 27 mm
• Befestigung: Klemmmontage mit Gegenplatte und zwei Schrauben
• Material: Metall
• Einsatzbereich: ältere Rollladenanlagen und Altbau-Rollladenkästen

🔧 Montageprinzip

Das Altbaulager wird auf die vorhandene alte Lageraufnahme bzw. das U-Eisen aufgesetzt. Auf der Rückseite befindet sich eine Gegenplatte. Durch Anziehen der beiden seitlichen Schrauben werden Lager und Gegenplatte miteinander verspannt und auf der vorhandenen Aufnahme festgeklemmt.

Damit lässt sich die alte Konstruktion weiterverwenden und gleichzeitig eine saubere Aufnahme für ein modernes 40-mm-Kugellager schaffen.

📦 Lieferumfang

• 1 × Altbaulager zum Klemmen für Kugellager 40 mm
